Kablo Tavası ve Kablo Taşıma Sistemleri

Elektrik, enerji, data, haberleşme ve kontrol kablolarının güvenli ve düzenli şekilde taşınması, modern yapılarda ve endüstriyel tesislerde önemli bir mühendislik gereksinimidir. Kablo tavası sistemleri, kabloların belirlenen güzergâhlar boyunca taşınmasını, düzenlenmesini, desteklenmesini ve gerektiğinde bakım veya değişim işlemlerinin kolayca yapılmasını sağlayan kablo yönetim çözümleridir.

Kablo tavaları; fabrikalardan enerji santrallerine, veri merkezlerinden hastanelere, alışveriş merkezlerinden havalimanlarına ve ticari yapılardan altyapı projelerine kadar çok geniş bir kullanım alanına sahiptir.

Kablo tavası yalnızca kabloların üzerine yerleştirildiği metal bir kanal değildir. Profesyonel bir kablo taşıma sistemi; düz tava parçaları, dirsekler, T bağlantılar, redüksiyonlar, kapaklar, ek parçaları, bağlantı elemanları, konsollar ve askı sistemlerinden oluşan komple bir sistem olarak değerlendirilmelidir. IEC 61537:2023 de kablo tava ve kablo merdiveni sistemlerini, tava/merdiven parçaları ile bağlantı, destek ve montaj elemanlarının oluşturduğu sistemler olarak ele almaktadır.

Kablo Tavası Nedir?

Kablo tavası, elektrik ve iletişim kablolarının belirli bir güzergâh üzerinde taşınmasını ve desteklenmesini sağlayan kablo yönetim sistemidir.

Kablo tavaları genellikle metalden üretilir ve uygulamaya göre galvanizli çelik, paslanmaz çelik, alüminyum veya kaplamalı çelik gibi farklı malzemeler kullanılabilir.

Kablo tavalarının temel amacı;

• Kabloları düzenli şekilde taşımak,
• Kabloların belirlenen güzergâhta tutulmasını sağlamak,
• Kabloları mekanik etkilere karşı desteklemek,
• Kablo montajını kolaylaştırmak,
• Bakım ve müdahaleyi kolaylaştırmak,
• Kablo yoğunluğunu ve karmaşasını azaltmak,
• Kablo sisteminin genişletilmesine olanak sağlamak,
• Büyük elektrik ve data altyapılarının profesyonel şekilde organize edilmesini sağlamaktır.

IEC 61537:2023, kablo tava ve kablo merdiveni sistemlerini kabloları ve gerektiğinde diğer elektrikli ekipmanları desteklemek ve barındırmak amacıyla kullanılan sistemler olarak tanımlar. Aynı standart, bu sistemlerin kabloların gruplandırılması ve düzenlenmesinde de kullanılabileceğini belirtmektedir.

Kablo Tavası Nerelerde Kullanılır?

Kablo tavaları, kablo taşıma ihtiyacının bulunduğu çok sayıda farklı projede kullanılabilir.

Endüstriyel Tesisler

Fabrikalar ve üretim tesislerinde elektrik enerjisi, otomasyon, kontrol ve haberleşme kablolarının taşınmasında kullanılır.

Üretim hatlarının bulunduğu tesislerde kablo güzergâhlarının düzenli olması, bakım ve yeni hat ekleme işlemlerinin kolaylaştırılması açısından önemlidir.

Enerji Santralleri

Elektrik üretim tesislerinde yüksek miktarda güç, kontrol ve haberleşme kablosu bulunur. Kablo tavaları bu kabloların belirlenen güzergâhlarda taşınmasına yardımcı olur.

Veri Merkezleri

Data center uygulamalarında enerji ve data kablolarının düzenli şekilde ayrıştırılması ve yönetilmesi önemlidir. Kablo tavası ve özellikle tel örgü tipi kablo tavaları, erişilebilirlik ve kablo yönetimi açısından kullanılabilir.

Hastaneler

Hastanelerde elektrik, data, güvenlik, otomasyon ve mekanik sistemlere ait çok sayıda kablo bulunur. Kablo taşıma sistemleri bu altyapının düzenli şekilde kurulmasına yardımcı olur.

AVM ve Ticari Binalar

Alışveriş merkezleri, ofisler, oteller ve diğer ticari yapılarda elektrik ve iletişim altyapılarının taşınmasında kullanılır.

Havalimanları ve Ulaşım Tesisleri

Havalimanları, metro istasyonları, tren istasyonları ve diğer ulaşım altyapılarında elektrik ve haberleşme kablolarının taşınmasında tercih edilir.

Altyapı Projeleri

Tüneller, köprüler, endüstriyel altyapılar ve çeşitli kamu projelerinde kablo taşıma sistemleri kullanılabilir.

HVAC ve Mekanik Tesisatlar

Kablo tavaları doğrudan havalandırma kanalı değildir; ancak HVAC ekipmanlarının elektrik, kontrol ve otomasyon kablolarının taşınmasında mekanik tesisatlarla birlikte kullanılabilir.

Kablo Tavası Çeşitleri

Projenin kablo miktarı, kablo ağırlığı, ortam koşulları, kablo tipi, montaj şekli ve bakım gereksinimlerine göre farklı kablo tavası tipleri tercih edilebilir.

Başlıca kablo tavası çeşitleri şunlardır:

1. Delikli Kablo Tavası
2. Deliksiz / Kapalı Tabanlı Kablo Tavası
3. Merdiven Tipi Kablo Tavası
4. Tel Örgü Kablo Tavası
5. Kablo Kanalı / Kanal Tipi Sistemler
6. Kapaklı Kablo Tavası
7. Ağır Hizmet Tipi Kablo Tavası
8. Paslanmaz Çelik Kablo Tavası
9. Alüminyum Kablo Tavası

IEC 61537:2023 kapsamında tipik kablo tava geometrileri arasında kapalı tabanlı, delikli ve tel örgü kablo tavaları ile kablo merdiveni sistemleri yer almaktadır.

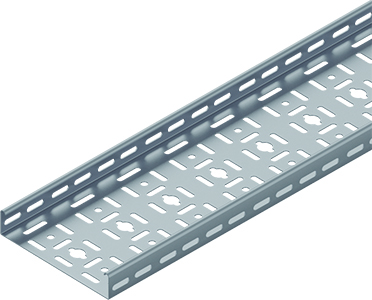

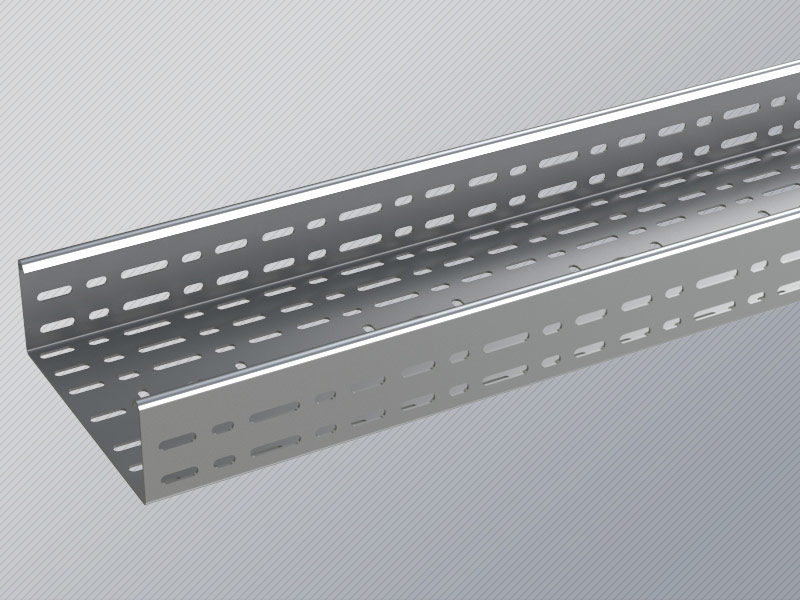

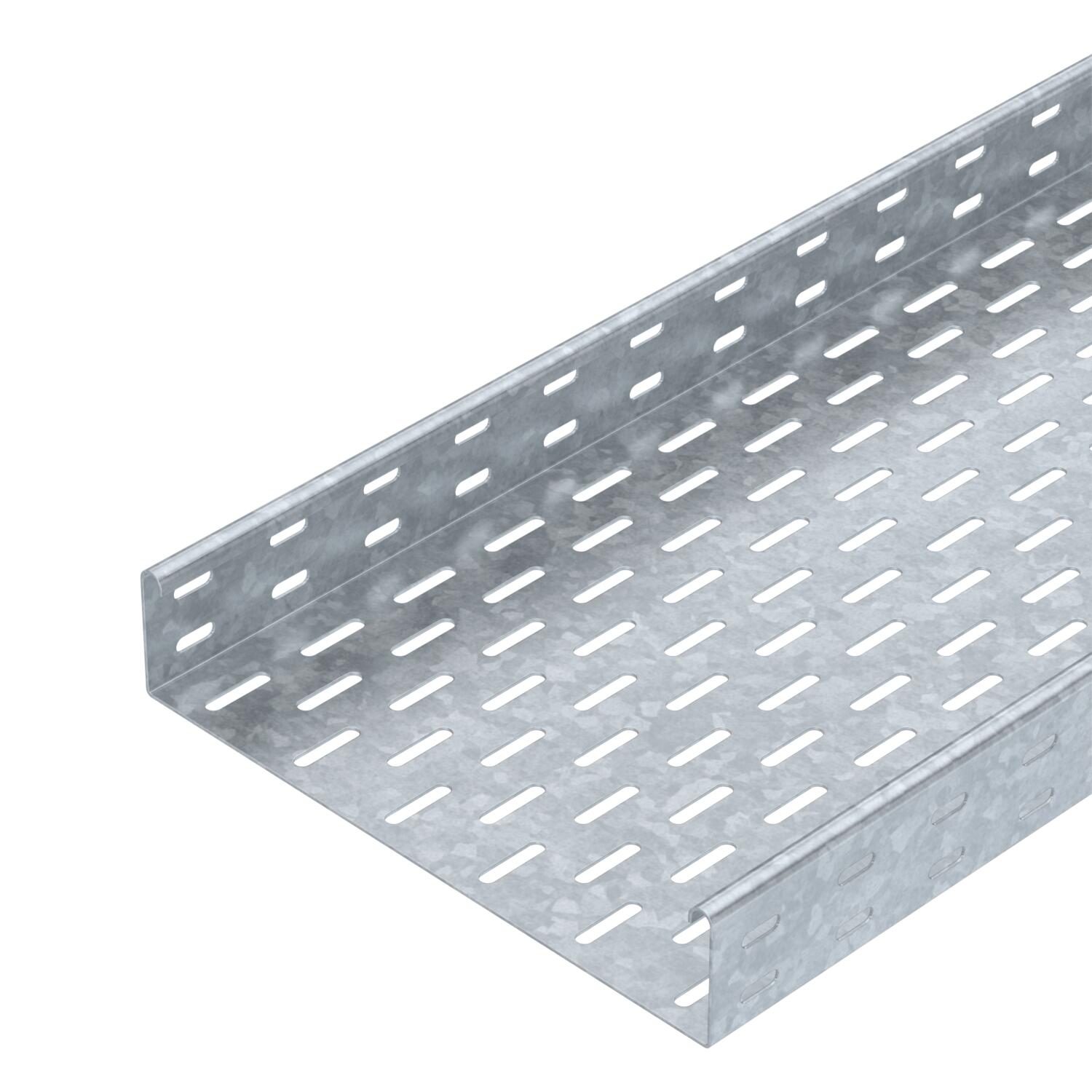

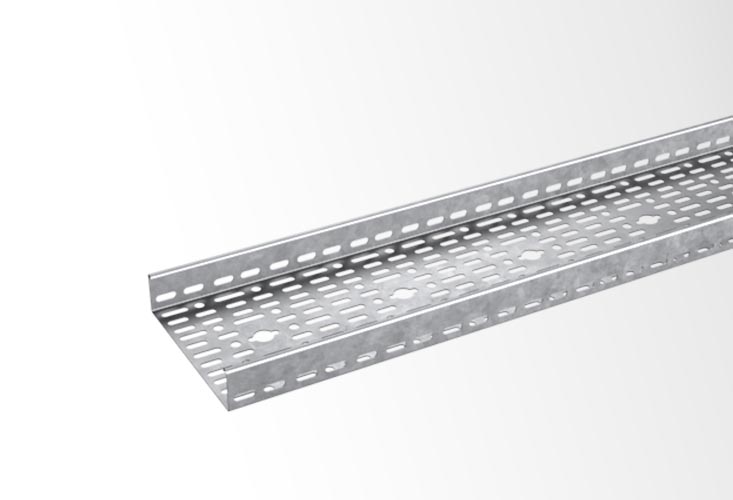

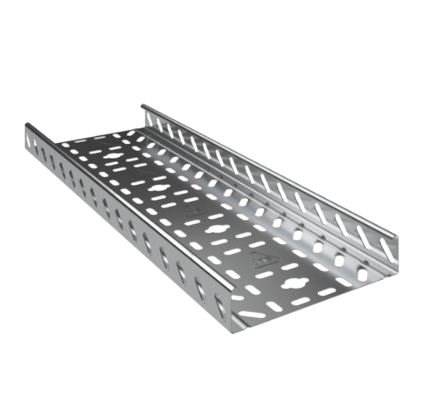

Delikli Kablo Tavası

Delikli kablo tavasının tabanında ve/veya yan yüzeylerinde belirli aralıklarla açıklıklar bulunur.

Bu açıklıklar;

• Kablo sabitleme işlemlerini kolaylaştırabilir,
• Kablo montajında esneklik sağlayabilir,
• Sistem ağırlığının azaltılmasına yardımcı olabilir,
• Uygulamaya bağlı olarak hava dolaşımı ve drenaj avantajı sağlayabilir.

Delikli tavalar, genel endüstriyel ve ticari uygulamalarda yaygın olarak kullanılan kablo taşıma çözümlerindendir.

Ancak "delikli tava daha iyi havalandırma sağlar" şeklinde tek başına bir teknik sonuç çıkarılmamalıdır. Gerçek termal performans; kablo tipi, kablo yoğunluğu, ortam sıcaklığı, kablo gruplaması, destek aralığı ve montaj şekli gibi birçok faktöre bağlıdır.

Deliksiz Kablo Tavası

Deliksiz veya kapalı tabanlı kablo tavalarında sürekli bir taban bulunur.

Bu yapı özellikle;

• Küçük kabloların,
• Kontrol kablolarının,
• Data kablolarının,
• Kablo altına sürekli destek gereken uygulamaların

taşınmasında tercih edilebilir.

Kapalı taban, kabloların tava yüzeyi üzerinde sürekli şekilde desteklenmesini sağlar.

Ancak kapalı yapı nedeniyle havalandırma ve ısı dağılımı açısından projenin teknik gereksinimleri ayrıca değerlendirilmelidir.

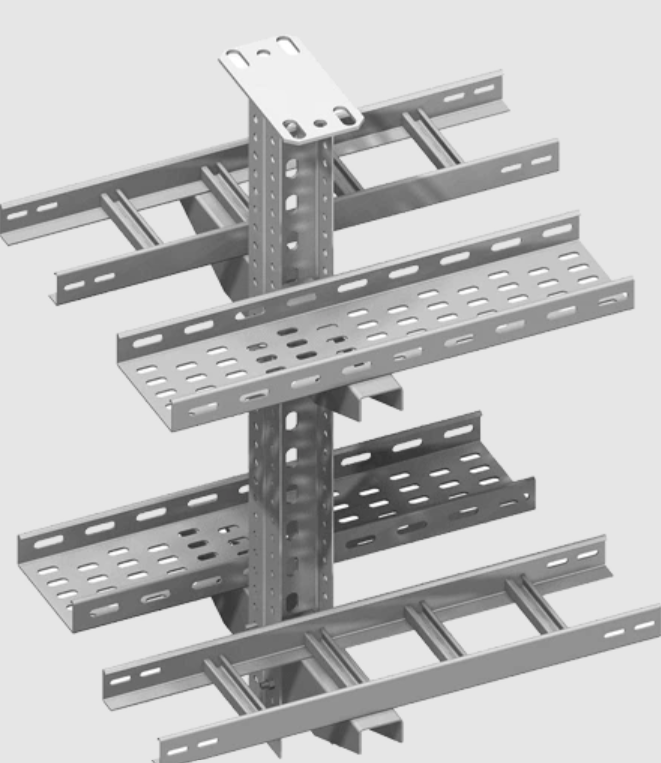

Merdiven Tipi Kablo Tavası

Merdiven tipi kablo tavası, iki uzunlamasına yan profil ve bunları birbirine bağlayan yatay basamaklardan oluşur.

Bu sistem özellikle büyük çaplı ve ağır güç kablolarının taşınmasında kullanılan kablo taşıma çözümlerinden biridir.

Açık yapısı sayesinde kablolara erişim kolaydır ve kabloların montajı ile bakım işlemleri rahatlıkla gerçekleştirilebilir.

Yüksek kablo yoğunluğuna sahip enerji projelerinde, ağır sanayi tesislerinde ve güç dağıtım sistemlerinde tercih edilebilir.

Tel Örgü Kablo Tavası

Tel örgü veya wire mesh kablo tavaları, kaynaklı metal tel konstrüksiyondan oluşur.

Açık yapısı sayesinde;

• Kablolar kolayca görülebilir,
• Kablo montajı kolaylaşır,
• Kablo erişimi kolaydır,
• Hava dolaşımı yüksektir,
• Küçük ve data kablolarının düzenlenmesi kolaylaşabilir.

Özellikle data merkezleri, haberleşme altyapıları ve hafif/orta yükteki kablo sistemlerinde kullanılabilir.

Kapaklı Kablo Tavası

Kablo tavalarına isteğe bağlı olarak kapak eklenebilir.

Kapak kullanımı;

• Kabloları dış etkenlerden korumaya,
• Toz ve kir girişini azaltmaya,
• Mekanik etkilere karşı ek koruma sağlamaya,
• Kablo güzergâhının daha düzenli görünmesine

yardımcı olabilir.

Dış ortam uygulamalarında kapak seçimi yapılırken yağmur, su, kar, toz, UV, korozyon ve diğer çevresel koşullar dikkate alınmalıdır.

Kablo Tavasında Kullanılan Malzemeler

Kablo tavalarının üretiminde farklı malzemeler kullanılabilir.

Galvanizli Çelik

Galvanizli çelik, kablo taşıma sistemlerinde en yaygın kullanılan malzemelerden biridir.

Çinko kaplama sayesinde çeliğin korozyona karşı dayanımı artırılır.

Galvanizli ürünler;

• Fabrikalarda,
• Ticari yapılarda,
• Elektrik tesisatlarında,
• Endüstriyel tesislerde

yaygın olarak kullanılabilir.

Sıcak Daldırma Galvaniz

Sıcak daldırma galvaniz yöntemiyle çelik yüzey çinko ile kaplanır.

Bu yöntem, özellikle daha yüksek korozyon dayanımının gerekli olduğu uygulamalarda değerlendirilebilir.

Dış ortam, nemli ortam ve endüstriyel atmosfer gibi koşullarda uygun yüzey korumasının seçilmesi önemlidir.

Paslanmaz Çelik

Paslanmaz çelik kablo tavaları, yüksek korozyon dayanımı gereken uygulamalarda tercih edilebilir.

Özellikle;

• Kimya tesisleri,
• Gıda tesisleri,
• Denizcilik uygulamaları,
• Nemli ortamlar,
• Agresif atmosferler

gibi alanlarda uygun paslanmaz çelik kalitesi proje gereksinimlerine göre seçilmelidir.

Alüminyum

Alüminyum kablo tavaları düşük ağırlıkları ve korozyon dayanımları nedeniyle bazı özel uygulamalarda kullanılabilir.

Malzeme seçimi yapılırken yalnızca ağırlık değil, taşıma kapasitesi, açıklık mesafesi, ortam koşulları ve mekanik gereksinimler de değerlendirilmelidir.

Kablo Tavası Ölçüleri

Kablo tavaları farklı genişlik, yükseklik, sac kalınlığı ve uzunluklarda üretilebilir.

Ölçü seçimi yapılırken öncelikle kablo listesi incelenmelidir.

Dikkate alınması gereken başlıca faktörler:

• Kablo sayısı
• Kablo çapları
• Toplam kablo ağırlığı
• Kablo gruplaması
• Gelecekte eklenecek kablolar
• Tavan veya duvar yüksekliği
• Destek noktaları arasındaki mesafe
• Dönüş ve bağlantı noktaları
• Ortam koşulları
• Bakım gereksinimleri

Bu nedenle yalnızca "kablo miktarı" üzerinden tava ölçüsü belirlemek doğru değildir. Kabloların ağırlığı ve sistemin destek aralıkları da taşıma kapasitesi açısından önemlidir.

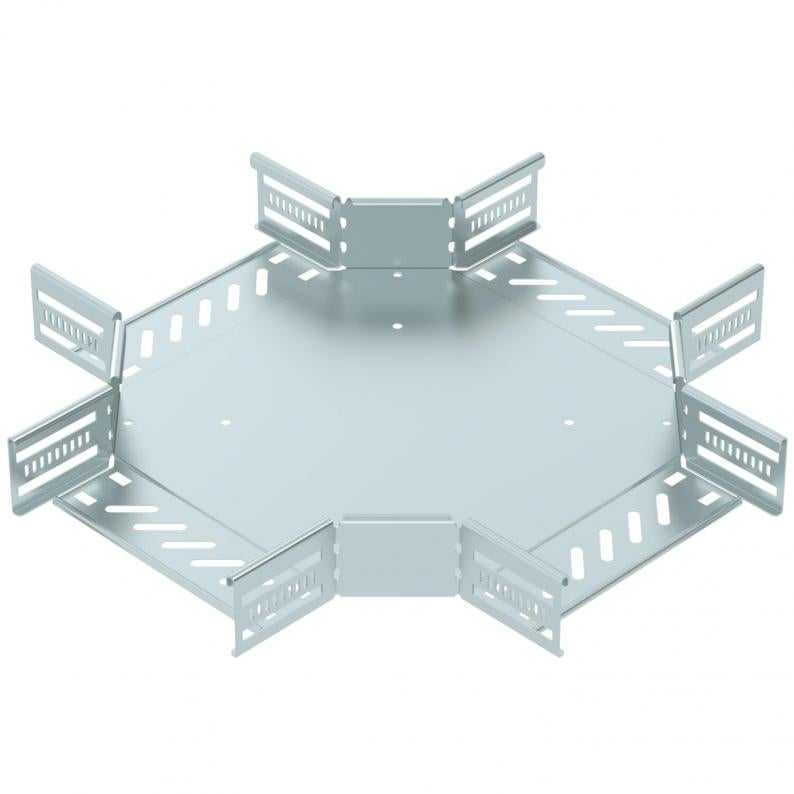

Kablo Tavası Sisteminin Ana Parçaları

Komple bir kablo tavası sistemi yalnızca düz tava parçalarından oluşmaz.

Bir projede aşağıdaki bileşenler kullanılabilir:

Düz Tava

Kablo güzergâhının düz bölümlerinde kullanılır.

Yatay Dirsek

Kablo güzergâhının yatay yönde değiştirilmesini sağlar.

Dikey Dirsek

Kablo hattının düşey yönde yönlendirilmesini sağlar.

T Parçası

Tek bir kablo hattının iki farklı güzergâha ayrılmasını sağlar.

Redüksiyon

Farklı genişlikteki kablo tavalarının birbirine bağlanmasını sağlar.

Kapak

Kablo tavasının üst bölümünü kapatmak için kullanılır.

Ek Parçası / Coupler

İki tava bölümünün birbirine bağlanmasını sağlar.

Konsol

Kablo tavasının duvara veya başka bir taşıyıcı yüzeye sabitlenmesini sağlar.

Askı Sistemleri

Tavanlardan veya diğer taşıyıcı yapılardan kablo tavalarının askıya alınmasında kullanılır.

Bağlantı Elemanları

Cıvata, somun, pul ve çeşitli bağlantı elemanları sistemin montajında kullanılabilir.

IEC 61537:2023, sistem bileşenleri kapsamında tava/merdiven parçalarının yanı sıra ek parçaları, destek elemanlarını, montaj elemanlarını ve aksesuarları da ele almaktadır.

Kablo Tavası Montajı

Kablo tavası montajı, projenin kablo güzergâhına ve taşıma kapasitesi gereksinimlerine göre planlanmalıdır.

Genel olarak montaj sürecinde:

1. Kablo güzergâhı belirlenir.
2. Taşınacak kabloların tipi ve ağırlığı değerlendirilir.
3. Uygun tava tipi ve ölçüsü belirlenir.
4. Destek noktaları planlanır.
5. Konsol ve askı sistemleri monte edilir.
6. Düz tava parçaları yerleştirilir.
7. Dirsek, T parçası ve redüksiyonlar monte edilir.
8. Tava parçaları ek elemanlarıyla birleştirilir.
9. Kablolar sisteme yerleştirilir.
10. Gerekli durumlarda kablolar sabitlenir.
11. Topraklama ve elektriksel süreklilik gereksinimleri kontrol edilir.
12. Sistem son kontrol ve testlerden geçirilir.

IEC 61537:2023, yalnızca tava parçalarının değil, konsol, askı ve diğer destek elemanlarının da test ve değerlendirme kapsamına alınmasını öngörmektedir.

Kablo Tavası Taşıma Kapasitesi

Kablo tavası seçiminde en önemli konulardan biri taşıma kapasitesidir.

Bir kablo tavasının taşıma kapasitesi yalnızca sac kalınlığı veya tava genişliği ile belirlenmez.

Aşağıdaki faktörler birlikte değerlendirilmelidir:

• Tava genişliği
• Tava yüksekliği
• Malzeme
• Sac kalınlığı
• Tava geometrisi
• Destekler arasındaki mesafe
• Konsol tipi
• Askı sistemi
• Bağlantı noktaları
• Kablo ağırlığı
• Kablo dağılımı
• Ortam koşulları

IEC 61537:2023 kapsamında mekanik dayanım ve güvenli çalışma yükü (SWL – Safe Working Load) testleri bulunmaktadır. Standardın güncel versiyonu ayrıca destek elemanlarına yönelik test prosedürlerini de içermektedir.

Bu nedenle bir proje için "bu tava X kg taşır" şeklinde genel bir değer vermek yerine, belirli tava modeli + açıklık mesafesi + destek sistemi + montaj şekli birlikte değerlendirilmelidir.

Kablo Tavası ve Havalandırma

Açık yapılı kablo tavaları, kabloların çevresinde hava dolaşımına olanak sağlayabilir.

Özellikle merdiven tipi ve tel örgü kablo tavaları açık konstrüksiyonları sayesinde kabloların çevresindeki hava akışının engellenmemesine yardımcı olabilir.

Bununla birlikte kablo sıcaklığı ve akım taşıma kapasitesi yalnızca tava tipine bağlı değildir.

Kablo tipi, kablo kesiti, kablo gruplaması, ortam sıcaklığı, kablo aralıkları, yük durumu ve montaj şekli gibi faktörler de dikkate alınmalıdır.

Bu nedenle kablo tavasının "soğutma sağlar" şeklinde tek başına değerlendirilmesi yerine, kablo sisteminin tamamı üzerinden termal hesaplama yapılması gerekir.

Kablo Tavasında Korozyon Dayanımı

Kablo tavasının kullanılacağı ortam, malzeme ve yüzey kaplama seçiminde önemli bir faktördür.

Kuru ve kapalı bir ortam ile;

• Nemli ortam,
• Dış ortam,
• Deniz atmosferi,
• Kimyasal tesis,
• Tuzlu ortam,
• Endüstriyel atmosfer

aynı korozyon koşullarına sahip değildir.

IEC 61537:2023, kablo tava sistemlerini korozyon dayanımı açısından sınıflandırmakta ve metalik sistem bileşenleri için farklı korozyon değerlendirmelerini kapsamaktadır.

Bu nedenle proje şartlarına göre uygun galvanizleme, paslanmaz çelik, alüminyum veya başka bir yüzey koruma sistemi seçilmelidir.

Kablo Tavası ile Kablo Kanalı Arasındaki Fark

Kablo tavası ve kablo kanalı terimleri günlük kullanımda birbirinin yerine kullanılabilse de teknik açıdan aynı sistem değildir.

Kablo tavası, kabloları destekleyen açık veya kısmen açık bir taşıma sistemi olarak kullanılır.

Kablo kanalı / trunking sistemi ise kabloları bir kanal veya kapalı yapı içerisinde taşımaya yönelik farklı bir kablo yönetim sistemidir.

IEC 61537:2023 özellikle kablo tava ve kablo merdiveni sistemlerini kapsarken, conduit, cable trunking ve cable ducting sistemlerini kapsam dışında bırakmaktadır.

Bu nedenle ürün seçiminde projenin gerçek ihtiyacı ve kullanılacak sistemin teknik standardı dikkate alınmalıdır.

Kablo Tavası Seçerken Nelere Dikkat Edilmelidir?

Doğru kablo tavasının seçilmesi için aşağıdaki bilgiler değerlendirilmelidir:

1. Kablo Tipi

Enerji, data, kontrol ve haberleşme kablolarının teknik özellikleri farklı olabilir.

2. Kablo Ağırlığı

Toplam kablo ağırlığı ve metre başına düşen yük hesaplanmalıdır.

3. Kablo Çapı

Büyük çaplı kablolar için uygun tava genişliği ve dönüş yarıçapı belirlenmelidir.

4. Ortam

İç ortam, dış ortam, nemli ortam veya kimyasal ortam için farklı malzeme ve kaplama seçenekleri gerekebilir.

5. Destek Aralığı

Konsollar ve askı sistemleri arasındaki mesafe taşıma kapasitesini doğrudan etkileyebilir.

6. Korozyon

Galvanizli çelik, sıcak daldırma galvaniz, paslanmaz çelik veya alüminyum gibi alternatifler ortam koşullarına göre değerlendirilmelidir.

7. Gelecekteki Kapasite

Yeni kabloların eklenmesi ihtimali varsa sistem buna göre boyutlandırılmalıdır.

8. Bakım ve Erişim

Kablolara daha sonra müdahale edilmesi gerekiyorsa açık ve erişilebilir sistemler tercih edilebilir.

9. Kablo Ayrımı

Güç, data, kontrol ve diğer kabloların ayrıştırılması gerekiyorsa bölücüler veya ayrı tava sistemleri kullanılabilir.

10. Standart ve Testler

Proje şartnamesinde belirtilen standartlar ve test raporları kontrol edilmelidir.

Kablo Tavası Sistemlerinin Avantajları

Profesyonel olarak tasarlanmış bir kablo taşıma sistemi birçok avantaj sağlar:

• Kabloların düzenli şekilde taşınmasını sağlar.
• Kablo güzergâhlarını organize eder.
• Montaj süresini azaltabilir.
• Bakım ve kablo değişimini kolaylaştırır.
• Yeni kablo eklenmesini kolaylaştırır.
• Kablo karmaşasını azaltır.
• Mekanik destek sağlar.
• Kabloların belirlenen güzergâhta kalmasına yardımcı olur.
• Uygun tasarımda yüksek taşıma kapasitesi sağlar.
• Endüstriyel ve ticari yapılarda profesyonel bir kablo altyapısı oluşturur.

Kablo Tavası Sistemlerinde Kalite ve Standartlar

Kablo taşıma sistemlerinde yalnızca ürün ölçülerinin değil, sistemin mekanik ve çevresel performansının da değerlendirilmesi önemlidir.

Güncel uluslararası referanslardan biri IEC 61537:2023 – Cable management – Cable tray systems and cable ladder systems standardıdır.

Bu standart;

• Mekanik özellikler,
• Güvenli çalışma yükü testleri,
• Boyutlar,
• Korozyon dayanımı,
• Sıcaklık sınıflandırmaları,
• Yangınla ilgili özellikler,
• Elektriksel özellikler,
• Destek sistemleri,
• Kablo tavası ve kablo merdiveni sistemlerinin çeşitli performans kriterleri

gibi konuları kapsamaktadır.

Ürün satın alırken veya proje için teklif hazırlanırken yalnızca "kablo tavası" ifadesi yeterli değildir. Ürünün malzemesi, kaplaması, ölçüleri, sac kalınlığı, yük kapasitesi, destek açıklığı, bağlantı sistemi ve ilgili test/uygunluk belgeleri birlikte değerlendirilmelidir.

Kablo Tavası İçin Teknik Bilgiler

HIK Trade Kablo Tavası Tedariki

HIK Trade olarak elektrik, mekanik tesisat, HVAC ve inşaat projelerinde kullanılabilecek kablo taşıma ve kablo yönetim çözümlerinin Türkiye'deki üreticilerden tedarik ve ihracatını gerçekleştirebiliriz.

Proje ihtiyaçlarına göre;

• Kablo tavaları,
• Delikli kablo tavaları,
• Deliksiz kablo tavaları,
• Merdiven tipi kablo tavaları,
• Tel örgü kablo tavaları,
• Kablo kanalları,
• Kapaklar,
• Dirsekler,
• T bağlantıları,
• Redüksiyonlar,
• Konsollar,
• Askı sistemleri,
• Bağlantı elemanları

gibi ürünlerin birlikte tedarik edilmesi mümkündür.

Ürün seçimi; ölçü, malzeme, kaplama, sac kalınlığı, kablo yükü, destek açıklığı, kullanım ortamı ve proje şartnamesine göre yapılabilir.

Özellikle ihracat projelerinde müşterinin teknik şartnamesi, BOQ (Bill of Quantities), ürün listesi veya proje çizimleri üzerinden uygun ürünlerin belirlenmesi ve tekliflendirilmesi mümkündür.

Kablo tavası, modern elektrik ve iletişim altyapılarının önemli bileşenlerinden biridir. Doğru seçilmiş ve doğru şekilde monte edilmiş bir kablo taşıma sistemi; kabloların düzenli şekilde taşınmasına, bakım işlemlerinin kolaylaştırılmasına ve tesisat altyapısının daha kontrollü şekilde yönetilmesine yardımcı olur.

Delikli, deliksiz, merdiven tipi ve tel örgü gibi farklı kablo tavası seçenekleri; farklı kablo tipleri, yükler, ortam koşulları ve proje gereksinimleri için kullanılabilir.

Ancak doğru ürün seçimi yalnızca tava ölçüsüne bakılarak yapılmamalıdır. Kablo yükü, destek açıklığı, malzeme, korozyon koşulları, kablo gruplaması, montaj şekli ve proje standartları birlikte değerlendirilmelidir.

Profesyonel bir kablo taşıma sistemi; yalnızca kablo tavasından değil, tava parçaları, ek elemanları, dirsekler, T parçaları, redüksiyonlar, kapaklar, konsollar, askı sistemleri ve bağlantı elemanlarından oluşan komple bir sistem olarak ele alınmalıdır. IEC 61537:2023 de bu sistem yaklaşımını ve ilgili performans/test gerekliliklerini esas almaktadır.

HIK Trade, Türkiye'deki üreticilerden tedarik ettiği kablo taşıma sistemleri ve diğer elektrik, HVAC ve inşaat ürünlerini uluslararası müşterilerine sunarak proje bazlı tedarik ve ihracat çözümleri sağlamaktadır.
